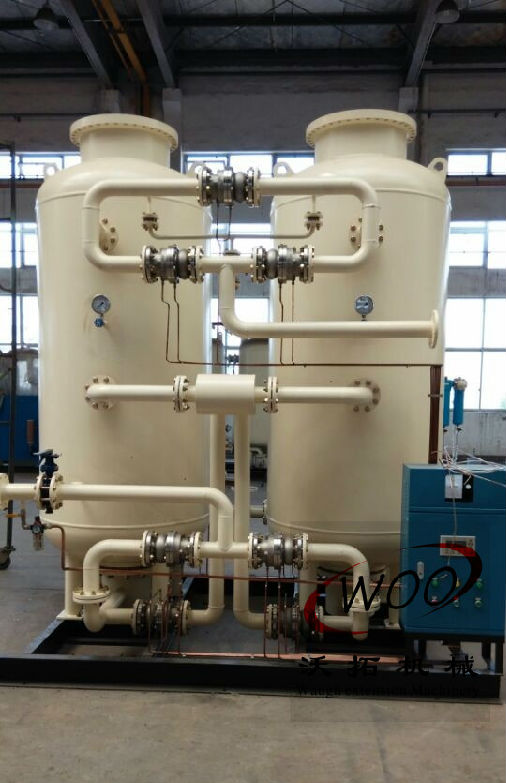

空調制冷銅管焊接高純度制氮機

1） 空壓機、空氣凈化處理裝置（冷凍干燥機、精密油水分離氣等）

2） 變壓吸附制氮機、碳載型高純氮氣純化裝置、貯氣包（20m3/8Kg）

3) 其它輔助配套設施：管路件、接頭、閥、儀器儀表(氧分析儀、氮氣露點儀、氮氣數顯流量計、壓力變送器等)、電控設施等

4） 配套遠程監控功能及監控設施，包括遠程監控顯示器（帶網絡版的組態軟件，工控機、整個制氮系統的動態流程、流量、壓力及純度等各項指標參數的遠程傳送及數顯控制，當設備出現故障或氮氣純度出現問題時，具有自動預警、報警、放空功能。）

4  設備組成

1） 空壓機、空氣凈化處理裝置（冷凍干燥機、精密油水分離氣等）

2） 變壓吸附制氮機、碳載型高純氮氣純化裝置、貯氣包（20m3/8Kg）

3)  其它輔助配套設施：管路件、接頭、閥、儀器儀表(氧分析儀、氮氣露點儀、氮氣數顯流量計、壓力變送器等)、電控設施等

4） 配套遠程監控功能及監控設施，包括遠程監控顯示器（帶網絡版的組態軟件，工控機、整個制氮系統的動態流程、流量、壓力及純度等各項指標參數的遠程傳送及數顯控制，當設備出現故障或氮氣純度出現問題時，具有自動預警、報警、放空功能。）

5  設備技術指標

1）氮氣純度≥99.9995%，氧氣含量≤5PPm

氮氣純度探測儀：微量氧分析儀 精度1PPm

2）氮氣產量：額定產氮量300Nm3/h

產氣量檢測：數顯流量計，偏差≤5%

3） 氮氣干燥度，氮氣露點≤-70℃，通過數顯露點儀來探測、顯示

4）含油量：0（≤0.01PPM）

5）額定出氣壓力最高可達0.6MPa 。

6 主要設備品牌

1） 空壓機：無錫阿特拉斯螺桿式空壓機，型號GA160

2） 冷凍干燥機：國內知名品牌

3） 精密過濾器：國內知名品牌

4） 變壓吸附制氮機：乙方自制品牌，制氮量≥330Nm3，純度≥99.99%，其中：

碳分子篩為日本武田或日本巖谷：武田分子篩裝填量≥4噸（4T）、巖谷分子篩≥3.3噸（3.3T）

5） 碳載型氮氣純化裝置（雙塔）：乙方自制品牌，鈀碳纖維裝填量單塔≥390Kg，鈀碳纖維一次性使用壽命≥6個月（180天）

6） 氣動閥（程控切換閥）：德國蓋米或德國寶德

7） 電磁閥：德國寶德
